регулятор давления газа RBE4712, RBE4722, RBE4732 Itron

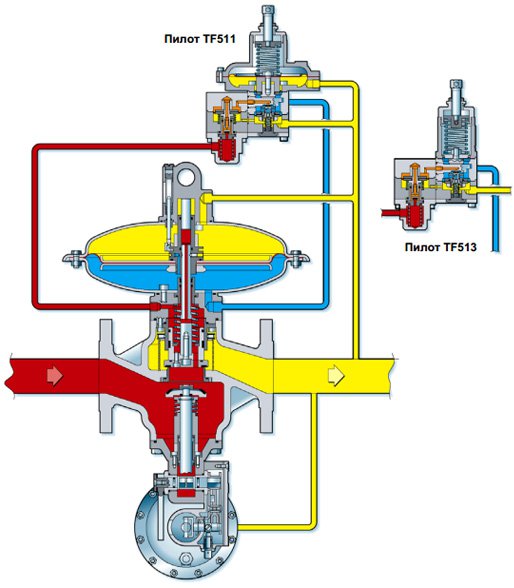

Регулятор давления газа RBE4712, RBE4722, RBE4732 это регулятор, который управляется пилотом с интегрированным монитором со встроенным предохранительно-запорным клапаном ПЗК

Основные технические характеристики
Паспорт регулятора RBE4712, RBE4722, RBE4732
Максимальное давление 25 bar
Рабочая среда: природний газ, пропан, бутан, воздух,
азот или любой другой неагрессивный газ
Выходное давление: 0,005 ... 13,0 bar
Класс точности: ±5% от установленного значения Рвых
Диапазон рабочих температур: минус 30 ... +60°С
Монтажное положение: горизонтальное и вертикальное
Устройства безопасности: ПЗК по превышению давления
ПЗК по снижению давления
Входной диаметр: DN25, 40, 50, 80, 100 (фланец)
Выходной диаметр: DN25, 40, 50, 80, 100 (фланец)

Прайс-лист от __-__-____
Наименование DN Рвх Рвых KG Тип ПЗК Цена с НДС, грн
 RBE4712 25 0,5 - 25 bar 5 - 280 mbar 490 8500
712
 RBE4722 0,1 - 1 bar
713
 RBE4732 0,25 - 13 bar
714
 RBE4712 5 - 280 mbar 8600
715
 RBE4722 0,1 - 1 bar
716
 RBE4732 0,25 - 13 bar
717
 RBE4712 40 5 - 280 mbar 1050 8500
718
 RBE4722 0,1 - 1 bar
719
 RBE4732 0,25 - 13 bar
720
 RBE4712 5 - 280 mbar 8600
721
 RBE4722 0,25 - 13 bar
722
 RBE4732 0,25 - 13 bar
723
 RBE4712 50 5 - 280 mbar 1750 8500
724
 RBE4722 0,1 - 1 bar
725
 RBE4732 0,25 - 13 bar
726
 RBE4712 5 - 280 mbar 8600
727
 RBE4722 0,1 - 1 bar
728
 RBE4732 0,25 - 13 bar
729
 RBE4712 80 5 - 280 mbar 3700 8500
730
 RBE4722 0,1 - 1 bar
731
 RBE4732 0,25 - 13 bar
732
 RBE4712 5 - 280 mbar 8600
733
 RBE4722 0,1 - 1 bar
734
 RBE4732 0,25 - 13 bar
735
 RBE4712 100 5 - 280 mbar 6000 8600
736
 RBE4722 0,1 - 1 bar
737
 RBE4732 0,25 - 13 bar
738
Всегда актуальные цены!

Максимальная пропускная способность

Максимальная пропускная способность может быть рассчитана по формулам:
  • для критических условий (если (Pe - Pa) > 0,5Pe)  Q=KG√ Pa(Pe-Pa)
  • для некритических условий (если (Рe - Рa) ≤ 0,5Рe)  Q=KG×Pe/2
где,
  • КG - коэффициент расхода газа
  • Рe - абсолютное входное давление, bar
  • Рa - абсолютное выходное давление, bar

DN25405080100
 Коэффициент расхода KG (регулятор с ПЗК и шумоподавителем)4901050175037006000

Диапазон настройки выходного давления (выбор пружины пилота)

Тип пилота Код пружины Характеристики пружин* Диапазон настройки Диапазон давления
d, мм De
мм		 Lo
мм		 It мбар бар
TF511 20565125 2.5 35 50 6 5÷25   Низкое
TF511 20565126 3 35 50 6 20÷68   Низкое
TF511 20565127 3.5 35 50 6 40÷140   Низкое
TF511 20565128 4 35 50 6 80÷280   Низкое
TF512 20565128 4 35 50 6   0.1÷0.6 Среднее
TF512 20565129 4.5 35 50 6   0.2÷1 Среднее
TF513 20565132 3.5 35 60 6.5   0.3÷1.3 Высокое
TF513 20565133 4 35 60 6.5   0.5÷2.5 Высокое
TF513 20565131 5 35 60 6.5   1.5÷5.5 Высокое
TF513 20565134 6 35 60 6.5   4÷13 Высокое

Диапазон настройки срабатывания ПЗК SSV 8600 при превышении выходного давления

Код пружины Цвет пружины Характеристики пружин* Тип ПЗК / Диапазон срабатывания
d De Lo it 8612, mbar 8622, bar 8632, bar 8642, bar
 20565233 желтый 2,2 35 60 7 28 - 65 - - -
 20565234 красный 2,5 35 60 7 45 - 100 -- -
 20565330белый 2,7 35 60780 - 140- - -
 20565331 синий 3,0 35 60 7 100 - 240 -0,6 - 0,9 -
 20565332 оранжевый 3,535 60 7 190 - 350 0,55 - 0,9 0,9 - 1,4 -
 20565333 коричневый 435 60 7 350 - 7000,9 - 1,7 1,4 - 2,4 2,3 - 4,1
 20565334 зеленый 4,2 3560 7450 - 800 1,5 - 2,0 2,0 - 3,1 3,1 - 5,0
 20565430 черный 4,5 35 60 7 600 - 1000 1,7 - 2,3 2,5 - 3,93,8 - 6,0
 20565431 серый 5 35 60 7 950 - 13002,3 - 3,0 3,9 - 4,6 5,7 - 7,5
 20565432 желтый 5,5 35 60 7 - - 4,6 - 6,3 7,5 - 10
 20565134 красный 6 35 60 7 - - 6,3 - 10,810 - 15

Диапазон настройки срабатывания ПЗК SSV 8600 при снижении выходного давления

Код пружины Цвет пружины Характеристики пружин* Тип ПЗК / Диапазон срабатывания
d De Lo it 8612, mbar 8622, bar 8632, bar 8642, bar
 20561124 белый 1,2 15 40 10 5 - 18 -
-
 20561221 синий 1,515 40 10 10 - 55 - - -
 20561222 оранжевый 1,715 40 10 30 - 75 0,11 - 0,29 0,23 - 0,37 0,32 - 0,63
 20561223 коричневый 215 40 10 60 - 150 0,16 - 0,49 0,26 - 0,66 0,42 - 1,1
 20561224 зеленый 2,5 1540 10 100 - 250 0,21 - 0,74 0,32 - 1,0 0,6 - 2,2
 20561321 зеленый 2,8 1535 7 - - - 2,2 - 3,3

Диапазон настройки срабатывания ПЗК SSV 8500 при превышении выходного давления
Код пружины Характеристики пружин* Тип ПЗК / Диапазон срабатывания
d De Lo it 8512, mbar 8522, bar 8532, bar
20565225 2,0 35 505,0 25 - 49 0,13 - 0,24 -
205651252,5 35 50 6,0 44 - 1200,20 - 0,46 -
205651263,035 50 6,0 95 - 200 0,45 - 0,90 0,70 - 1,7
205651273,5 35 50 6,0 200 - 300 0,90 - 1,80 1,3 - 3,0
20565128 4,0 35 50 6,0 - 1,40 - 2,20 2,3 - 4,2
205651294,5 35 50 6,0 - 2,30 - 3,10 3,6 - 5,6

Диапазон настройки срабатывания ПЗК SSV 8500 при снижении выходного давления
Код пружины Характеристики пружин* Тип ПЗК / Диапазон срабатывания
d De Lo it 8512, mbar 8522, bar 8532, bar
20561022 1,215 35 7,75 9 - 19 - -
20560815 1,31535 8,014 - 30 0,06 - 0,10 0,20 - 0,40
205610231,51535 7,75 28 - 60 0,10 - 0,25 0,30 - 0,60
20561024 1,815 35 7,5 60 - 100 0,15 - 0,30 0,60 - 1,20
205611212,015 35 7,25 - 0,30 - 0,70 1,20 - 1,70
20561122 2,515 35 7,25 - 0,60 - 1,10 1,10 - 2,50
* Характеристики пружин:
  • d, мм - диаметр проволоки
  • De, мм - внешний диаметр пружины
  • Lo, мм - высота пружины
  • it - количество витков

Рекомендуемая монтажная схема

1-Входной вентиль, 2-Дифференциальный манометр, 3-Фильтр, 4-Манометр, 5-Основной регулятор, 6-Пилот, 7-Манометр, 8-Регулятор-монитор, 9-Импульсная линия ПЗК, 10-Импульсная линия регулятора, 11-Импульсная линия пилота, 12-Манометр на выходе, 13-Линия сброса газа в атмосферу, 14-Выходной вентиль, 15-Входной трубопровод, 17-Моторизационная линия, 18-Акселератор, 19-ПСК(опция), 20-Выходной трубопровод, 23-ПЗК

Для приобретения регулятора RBE4712, RBE4722, RBE4732 оформите заявку на сайте или свяжитесь с нами
