Регулятор давления газа B/249 и B/249-AP
Регулятор давления газа B/149 и B/149-AP - это двухступенчатый регулятор прямого действия, предназначенный снижения и поддержания выходного давления на заданном уровне
Всегда актуальные цены!
Для приобретения регулятора давления газа В249, B249-АР воспользуйтесь корзиной нашего сайта или позвоните нам!
Основные технические характеристики |
 | |
| Максимальное давление | 6 bar | |
| Рабочая среда: | природний газ, пропан, бутан, воздух, азот, любой другой неагрессивный газ |
|
| Выходное давление: | 13 ... 80 mbar 78 ... 320 mbar (версия AP) |
|
| Класс точности: | ±5% от установленного значения Рвых |
|
| Диапазон рабочих температур: | минус 30 ... 60°С | |
| Монтажное положение: | горизонтальное и вертикальное | |
| Устройства безопасности: | ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК |
|
| Соединение, резьба: | 1 1/2" на оси | |
Прайс-лист от __-__-____
| Наименование | Соединение | Pвых, mbar |
Qmax, м3/ч |
ПЗК | ПСК | Цена с НДС, грн |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| вход | выход | |||||||||
| Регулятор B/249 | 1 1/2" | 1 1/2" | 13 - 80 | 250 | + | + |
|
|||
| Регулятор B/249-AP | 1 1/2" | 1 1/2" | 78 - 320 | 300 | + | + |
|
|||
Максимальная пропускная способность, м3/ч
| Рвх, bar | Выходное давление, mbar | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 30 | 40 | 50 | 75 | 100 | 150 | 200 | 300 | |
| 0,1 | 30 | 30 | 30 | 25 | 20 | 15 | - | - | - | - |
| 0,2 | 50 | 50 | 50 | 50 | 50 | 45 | 40 | 30 | - | - |
| 0,3 | 65 | 65 | 65 | 65 | 65 | 60 | 50 | 40 | 30 | - |
| 0,4 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 70 | 50 | 60 |
| 0,5 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 80 |
| 0,75 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 110 |
| 1 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 110 |
| 1,5 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| 2 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| 3 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| 4 | 250 | 250 | 250 | 250 | 250 | 250 | 280 | 280 | 280 | 280 |
| 6 | 250 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 300 |
| Стандартная версия | Версия АР | |||||||||
Диапазоны настройки выходного давления, mbar
|
| |||||||||||||||||||||||||||||||||||||||
Диапазоны настройки срабатывания ПЗК по превышению выходного давления
| Диапазон настройки срабатывания, mbar | Код пружины | Цвет пружины |
|---|---|---|
| 22 - 42 | 0174350 | Белый |
| 40 - 90 | 0174360 | Черный с белой полосой |
| 45 - 130 | 0174370 | Черный |
| 80 - 200 | 0174380 | Алюминий с красной полосой |
| 130 - 260 | 0174390 | Алюминий |
| 250 - 600 | 0105140 | Желтый |
Диапазоны настройки срабатывания ПЗК по снижению выходного давления
| Диапазон настройки срабатывания, mbar | Код пружины | Цвет пружины |
|---|---|---|
| 7 - 15 | 0193040 | Белый с черной полосой |
| 15 - 30 | 0174310 | Белый |
| 30 - 95 | 0174320 | Черный |
| 93 - 210 | 0174330 | Алюминий |
| 210 - 460 | 0174340 | Желтый |

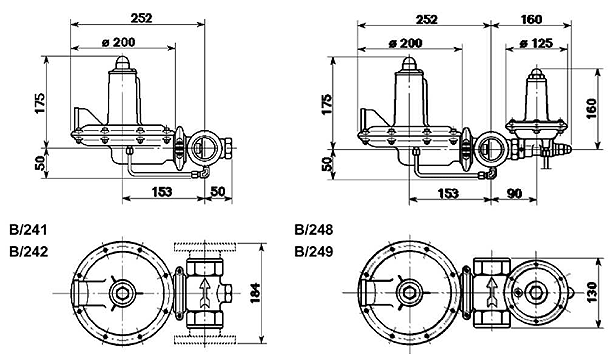

Габаритные и присоединительные размеры
