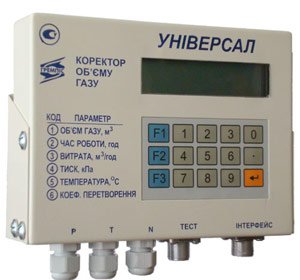

Корректор объема газа Универсал-М (МТ)

Корректоры Универсал-М и Универсал-МТ предназначены для измерения:

  • абсолютного давления (только для УНИВЕРСАЛ-М) и температуры газа
  • объема природного газа согласно ГОСТ 5542-87, протекающего через счетчик в рабочих условиях
  • объема газа, приведенного к стандартным условиям согласно ГОСТ 2939-63 (температура 20°С (293,15 К), давление 1,0332 кгс/см2 (101,325 кПа), с учетом плотности газа, содержания в нем азота (N2) и диоксида углерода (СО2)
Применяются в комплекте со счетчиками газа на газораспределительных сетях низкой и среднего давления на узлах учета природного газа промышленного и коммунально-бытового назначения, в том числе коммерческого, для обеспечения учета объема газа на одном газопроводе. Исходный сигнал счетчика газа должен быть импульсный – типа "сухой контакт" с максимальной частотой 2 Гц и продолжительностью импульса не меньше 80 мс. Корректоры имеют возможность программирования цены импульса от 0,1 до 100 имп./м.куб. с дискретностью 0,1 импульса

Корректоры отвечают требованиям ГОСТ 12997-84, климатическое исполнение УХЛ категории размещения 3.1 за ГОСТ 15150-69 (группа исполнения С4 согласно ГОСТ 12997-84) и предназначены для эксплуатации при температуре окружающего воздуха от минус 30°С до 50°С, относительной влажности до 95% при 35°С и атмосферном давлении от 84 кПа до 106,7 кПа ( от 630 до 800 мм.рт.ст.)

Отличительные особенности
  • не требует подключения к сети переменного тока т.к снабжен встроенным источником питания (срок службы до 5 лет);
  • прост в настройке и обслуживании;
  • срок поверки не более 2-х лет;
Технические характеристики
  • Корректоры Универсал изготовляются в двух исполнениях:
М – с измерением абсолютного давления и температуры газа;
МТ
с измерением только температуры газа (значение абсолютного давления вводится оператором как константа)
  • Верхняя граница измерения абсолютного давления (Рmax): 160; 250; 400; 600; 1000; 1600 кПа
  • Диапазон измерения абсолютного давления для:
для корректоров Универсал-М с Рmax 160, 250, 400 кПа – от 84 кПа до Рmax;
для корректоров Универсал-М с Рmax 600, 1000, 1600 кПа - от 0,2*Рmax до Рmax

  • Размер рабочей (погружной) части термопреобразователей: 60; 80; 100; 120; 160 мм
  • Диапазон измерения температуры газа:от минус 40 до +70° С
  • Границы основной абсолютной погрешности при измерении температуры газа, не превышают 0,3°C
  • Границы основной приведенной погрешности , отнесенные до Рmax, при измерении абсолютного давления газа не превышают 0,25%
  • Корректор УНИВЕРСАЛ-МТ обеспечивает возможность ввода в память значения абсолютного давления газа в диапазоне от 84 кПа до 1600 кПа с точностью 0,01 кПа
  • Границы основной абсолютной погрешности при измерении времени наработки не превышают ± 3 сек/сутки
  • Границы допустимой относительной погрешности при вычислении объема газа, приведенного к стандартным условиям не превышают 0,5 %
  • Цена единицы наименьшего разряда табло при отображении:
объема газа – 0,01 м.куб;
объемного расхода газа - 0,01 м.куб/ч;

времени наработки - 0,001 ч;

давления газа - 0,01 кПа;

температуры газа - 0,01°С

  • Корректоры обеспечивают информационную связь с компьютерами с операционной системой Windows (98, 2000, XP, 2003, 2008 Server, Vista)
  • Тип интерфейса – последовательный по RS-232
  • Корректора УНИВЕРСАЛ - М выдерживают давление перегрузки до 1,25 Рmax
  • Устойчивы к влиянию изменения температуры окружающего воздуха в диапазоне от минус 30 до плюс 50°С, при этом допустимые значения относительной погрешности корректоров при вычислении объема газа, приведенного к стандартным условиям, не превышают ± 0,5 %
  • Устойчивы к влиянию синусоидальной вибрации в диапазоне частот от 10 до 150 Гц
  • Устойчивы к действию внешнего магнитного поля частотой 50 Гц и напряженностью 40 А/м
  • Норма средней наработки на отказ 25000 ч
  • Средний срок службы не меньше 10 лет, а до замены батареи литиевой не меньше пяти лет
  • Габаритные размеры корпуса - 195х170х45 мм
  • Масса не превышает:
для УНИВЕРСАЛ-М – 2,0 кг;
для УНИВЕРСАЛ-МТ – 1,7 кг.

Ознакомиться с руководством по эксплуатации корректора Универсал-М Вы можете по ссылке: Руководство по эксплуатации Универсал-М

Цены на корректоров Универсал-М и Универсал-МТ указаны в прайс-листе на корректоры (pdf)
У Вас возникли вопросы - свяжитесь с нами, и мы с радостью поможем Вам
