ВЕГА (КПЛГ)

ВЕГА (КПЛГ)

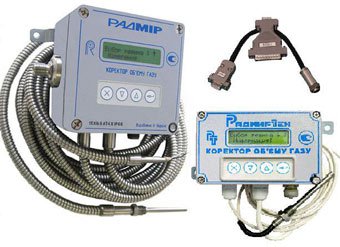

Корректоры объема газа

Предназначены для:

• преобразования и обработки входных импульсных сигналов, приходящих от счетчиков газа;
• измерения температуры газа;
• измерения абсолютного давления газа (корректоры ВЕГА-1);
• измерения текущего времени;
• вычисления объема и объемного расхода газа, протекающего через счетчики газа, при рабочих условиях;
• вычисления объема и объемного расхода газа, протекающего через счетчики газа, при стандартных условиях по ГОСТ 2939-63 с учетом измеренных значений абсолютного давления и температуры газа, выбранного метода вычисления коэффициента сжимаемости или фиксированного коэффициента сжимаемости;
• вывод на индикатор и персональную электронно-вычислительную машину (ПЭВМ) результатов измерений и вычислений, а также вывод на принтер с помощью ПЭВМ или конвертера РАДМІР коммерческих отчетов.

Корректоры имеют исполнения и предназначены для работы совместно:

• ВЕГА-1.01 со счетчиками газа, имеющими низкочастотный до 2 Гц выход типа «сухой контакт» (НЧ) или высокочастотный выход до 5 кГц (ВЧ);
• ВЕГА-1.02 с преобразователями расхода газа вихревыми типа «ИРВИС-К-300»;
• ВЕГА-1.03 и ВЕГА-2.03 с блоками измерительными роторными;
• ВЕГА-2.01 со счетчиками газа, имеющими НЧ или ВЧ выход;
• ВЕГА-2.02 со счетчиками газа, имеющими НЧ выход;

Межповерочный интервал корректора – 2 года.

Основные технические характеристики корректоров ВЕГА (КПЛГ) приведены в таблице.

Наименование характеристики	Исполнение
	Вега 1.01	Вега 2.01
Границы допустимой приведенной погрешности измерения абсолютного давления газа в диапазоне измерения датчика, %	±0,1	-
Границы допустимой абсолютной погрешности измерения температуры в диапазоне измерения датчика температуры, °С	±0,4	±0,5
Границы допустимой относительной погрешности вычисления коэффициента приведения объема газа к стандартным условиям, %	±0,02
Границы допустимой относительной погрешности преобразования, обработки входных сигналов от счетчиков газа или блока измерительного роторного и вычисления объема газа при рабочих условиях, %	±0,05
Границы допустимой относительной погрешности преобразования, обработки входных сигналов от счетчика газа или блока измерительного роторного, измерения давления и температуры в диапазонах измерения датчиков давления и температуры, вычисления объема и расхода газа при стандартных условиях:	±0,5	-
Границы допустимой относительной погрешности преобразования, обработки входных сигналов от счетчиков газа, измерения температуры в диапазоне измерения датчика температуры, вычисления объема и расхода газа при стандартных условиях при задании среднего значения избыточного давления газа в трубопроводе, %	-	±0,35
Диапазон измерения температуры газа, °С	от - 50 до + 60	от-25до + 45°С
Диапазоны измерения абсолютного давления газа (в зависимости от исполнения), МПа	от атмосферного до 0,2; от атмосферного до 0,4; от атмосферного до 0,5; от атмосферного до 0,6; от 0,2 до 1,0; от 0,24 до 1,2; от 0,32 до 1,6; от 0,5 до 2,5	отсутствует
Длина погружаемой части термопреобразователя	60, 100, 150	40,60
Метод коэффициента сжимаемости природного газа	NX19 мод., GERG-91 мод. согласно ГОСТ 30319.2-96	NX19 мод. согласно ГОСТ 30319.2-96
Возможность запоминания значений объема газа при рабочих условиях, объема газа при стандартным условиям, объема газа при рабочих условиях при аварийных ситуациях	почасовые, суточные, месячные, общие
Диапазон вычисления и индикации объема газа, м3	от 0 до 999999999
Возможность ввода информации с помощью встроенной в пе­реднюю панель корректора клавиатуры и через порт RS232 с ПЭВМ	да
Возможность вывода через ПЭВМ или конвертер РАДМИР на принтер	коммерческих отчетов за сутки и за месяц

Режим работы корректора - длительный, непрерывный.

Питание корректора осуществляется от встроенной литиевой батареи напряжением от 2,5 до 3,6 В, электрическая емкость которой не менее 7,3 А-ч, для корректора ВЕГА-2.02 - 2 А-ч. Емкость батареи обеспечивает работу корректора без замены в течение не менее 5 лет при условии считывания архивов корректора не чаще одного раза в сутки. При величине напряжения источника питания менее 2,7 В корректор выдает на индикатор сообщение «Батарея разряжена».

Корректор обеспечивает хранение информации при перерывах в питании от батареи (введенные ранее постоянные параметры, а также вычисленные значения) не менее 10 лет.

Корректоры состоят:

• ВЕГА-1.01 из вычислителя, термопреобразователя сопротивления ТСП-1000 класса допуска А по ДСТУ 2858-94, подключенного к корректору через кабель в металорукаве длиной не более 2,5 м; и встроенного датчика абсолютного давления;>
• ВЕГА-2.01 из вычислителя и термопреобразователя сопротивления ТСП-1000 класса допуска А по ДСТУ 2858-94, подключенного к корректору через кабель в металорукаве длиной не более 2,5 м;

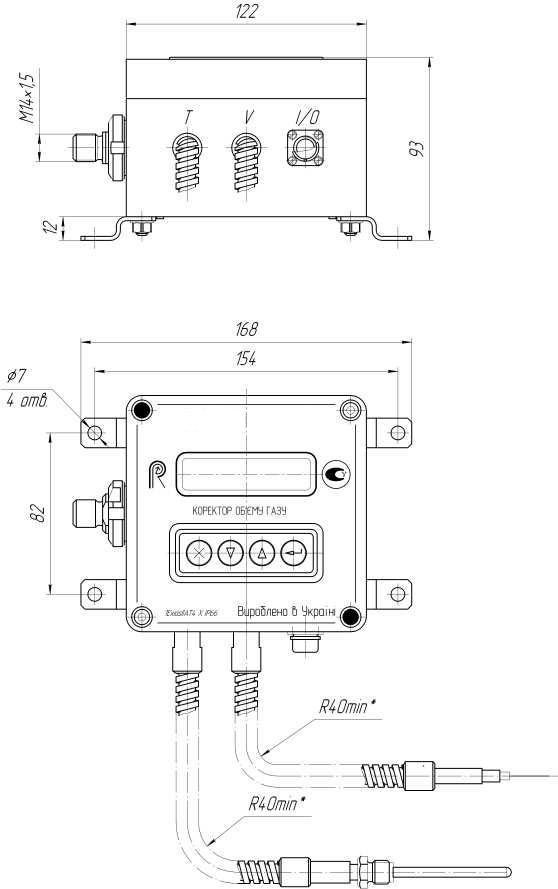

Внешний вид и габаритные размеры корректоров ВЕГА-1.01.

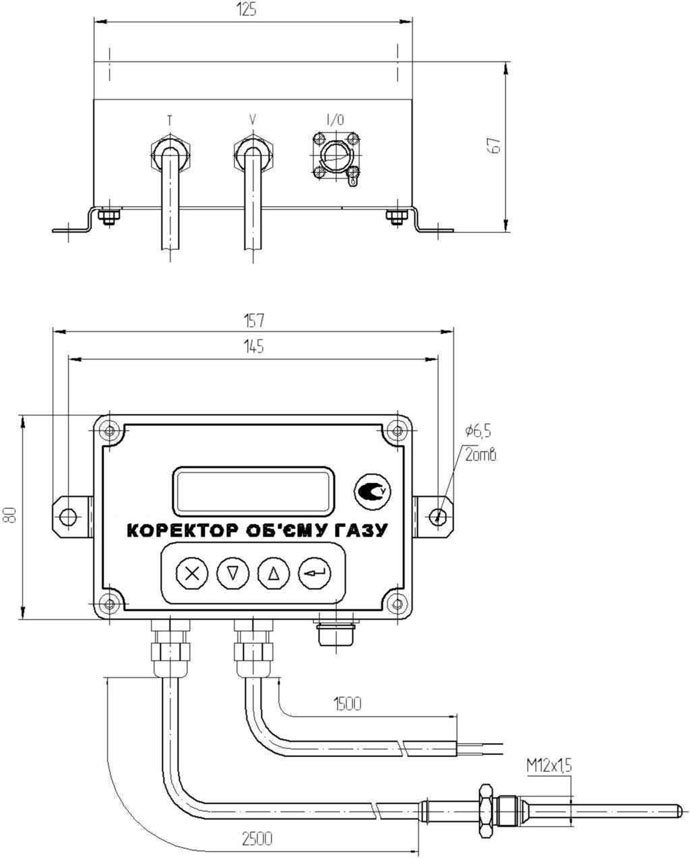

Внешний вид и габаритные размеры корректоров ВЕГА-2.01.

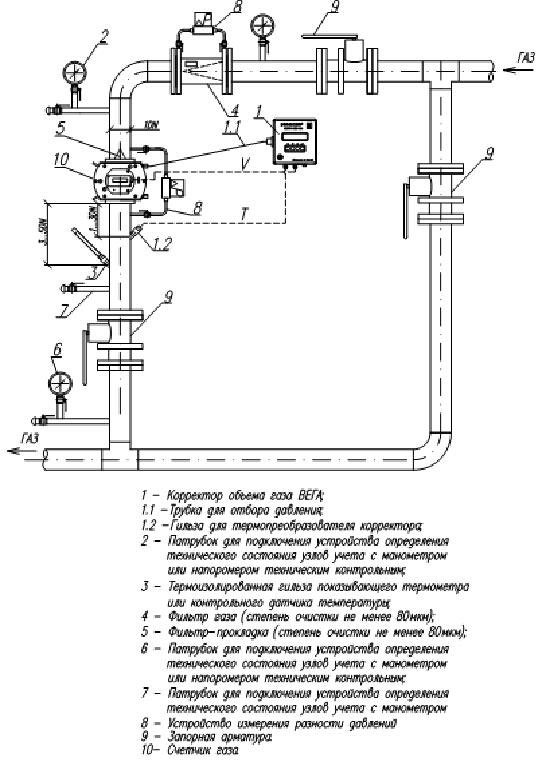

Типовая схема размещения корректора ВЕГА на месте эксплуатации

Работа корректора с внешними устройствами осуществляется через специальный соединитель «I/O», расположенный на корпусе корректора:

• с компьютером, удаленным до 100 м;
• используя согласующие устройства или конвертер РАДМІР:
  • с компьютером, удаленным до 1200 м;
  • с компьютером через телефонный модем;
  • с принтером;
  • с компьютером через GSM-модем по каналу сотовой связи;
• считывание информации, используя устройства переноса информации УПИ-1
• вывод на принтер коммерческих суточных и месячных отчетов с помощью ПК и согласующего устройства или конвертера РАДМІР
