Регуляторы давления газа РДГ и РДГ-М

с условными проходами Ду 50,80 и 150 мм.

Регуляторы давления газа типа РДГ предназначены для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регуляторы обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению У2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 45 до плюс 40ºС.

Регулятор давления газа РДГ

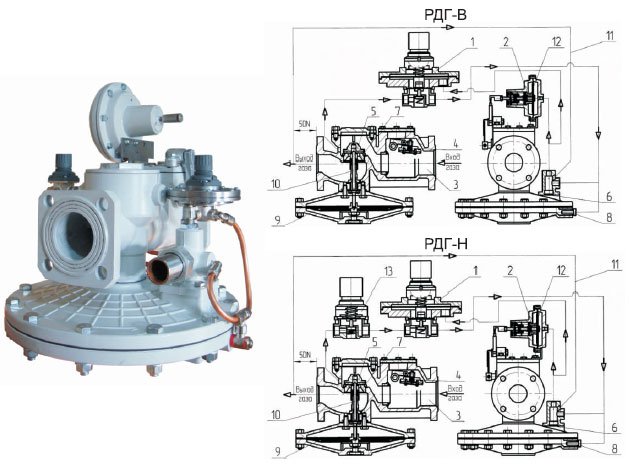

1-регулятор управления; 2-механизм контроля; 3-корпус; 4-клапан отсечной; 5-клапан рабочий; 6-нерегулируемый дроссель; 7-седло; 8-регулируемый дроссель; 9-мембрана рабочая; 10-шток исполнительного устройства; 11-трубка импульсная; 12-шток механизма контроля; 13-стабилизатор

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра или размера	Значение для типа или исполнения
	РДГ-25Н(В)	РДГ-50Н(В)	РДГ-80(Н)В	РДГ-150Н(В)
Диаметр условного прохода входного фланца, Ду, мм	25	50	80	150
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 - 0,06 (0,06 - 0,6)
Диаметр седла, мм	21	25/30/35/40/45	65	98
Пропускная способность при входном давлении 0,1 МПа, м3/ч, 1,2 МПа, м3/ч.	2200	1100 7100	2250 14600	4950 32000
Габаритные размеры, мм, не более длина строительная длина ширина высота	365 325 440 460	440 365 550 350	507 502 560 470	570 570 650 800
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	15	26	102	150

Наименование изделия	Ду вх.= Ду вых.	L	l	Н	В	nотв/d
РДГ-50-Н;В	50	530	365	360	530	4отв. O 18
РДГ-80-Н;В	80	507	502	470	560	4отв. O 18
РДГ-150-Н;В	150	623	570	590	638	8отв. O 18

Пропускная способность Q м³/ч регуляторов РДГ-25Н; РДГ-25В

Рвх, кгс/см2						Рвых, кПа
	2..10	30	50	60	80	100	150	200	250	300	400	500	600
1,0	340	325	295	270	205	-	-	-	-	-	-	-	-
1,5	425		415	405	380	270	-	-	-	-	-	-	-
2,0	510				500	480	380	-	-	-	-	-	-
2,5	595					585	540	415	-	-	-	-	-
3,0	680						660	585	450	-	-	-	-
4,0	850						830	780	680	-	-	-
5,0	1020								1005	960	760	-	-
6,0	1190	1190								1175	1075	830	-
7,0		1360									1310	1170	900
8,0		1530										1440	1270
9,0		1700										1665	1560
10,0			1870										1800
11,0			2040
12,0			2210	2210

Пропускная способность Q м³/ч регуляторов РДГ-50Н; РДГ-50В

(седло O 45 мм, p= 0,72 кг/м³)

Рвх, МПа	Рвых. МПа
	0,002-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,25	0,3	0,4	0,5	0,6
0,10	1100	1050	1000	900	700
0,15	1350	1350	1350	1350	1250	1150
0,20	1650	1650	1650	1650	1650	1600	1250
0,25	1900	1900	1900	1900	1900	1900	1800	1400
0,30	2200	2200	2200	2200	2200	2200	2150	1950	1500
0,40	2750	2750	2750	2750	2750	2750	2750	2700	2550	2250
0,50	3250	3250	3250	3250	3250	3250	3250	3250	3250	3150	2550
0,60	3800	3800	3800	3800	3800	3800	3800	3800	3800	3800	3550	2800
0,70	4350	4350	4350	4350	4350	4350	4350	4350	4350	4350	4300	3900	3000
0,80	4900	4900	4900	4900	4900	4900	4900	4900	4900	4900	4900	4750	4250
0,90	5450	5450	5450	5450	5450	5450	5450	5450	5450	5450	5450	5400	5150
1,00	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	5900
1,10	6550	6550	6550	6550	6550	6550	6550	6550	6550	6550	6550	6550	6500
1,20	7100	7100	7100	7100	7100	7100	7100	7100	7100	7100	7100	7100	7100

Пропускная способность Q м³/ч регуляторов РДГ-50Н; РДГ-50В

(седло O 35 мм, p= 0,72 кг/м³)

Рвх, МПа	Рвых. МПа
	0,002-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,25	0,3	0,4	0,5	0,6
0,10	600	600	550	500	400
0,15	800	800	750	750	700	650
0,20	950	950	950	950	950	900	700
0,25	1100	1100	1100	1100	1100	1100	1000	800
0,30	1250	1250	1250	1250	1250	1250	1200	1100	850
0,40	1550	1550	1550	1550	1550	1550	1550	1550	1450	1300
0,50	1850	1850	1850	1850	1850	1850	1850	1850	1850	1800	1450
0,60	2150	2150	2150	2150	2150	2150	2150	2150	2150	2150	2000	1600
0,70	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2450	2200	1700
0,80	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2700	2400
0,90	3100	3100	3100	3100	3100	3100	3100	3100	3100	3100	3100	3100	2900
1,00	3400	3400	3400	3400	3400	3400	3400	3400	3400	3400	3400	3400	3350
1,10	3700	3700	3700	3700	3700	3700	3700	3700	3700	3700	3700	3700	3700
1,20	4050	4050	4050	4050	4050	4050	4050	4050	4050	4050	4050	4050	4050

Пропускная способность Q м³/ч регуляторов РДГ-80Н; РДГ-80В

(седло O 65мм, p= 0,72 кг/м³)

Рвх. МПа	Рвых. МПа
	0,002-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,25	0,3	0,4	0,5	0,6
0,10	2250	2200	2000	1850	1400
0,15	2800	2800	2800	2750	2600	2350
0,20	3400	3400	3400	3400	3350	3250	2600
0,25	3950	3950	3950	3950	3950	3950	3650	2850
0,30	4500	4500	4500	4500	4500	4500	4450	4000	3100
0,40	5600	5600	5600	5600	5600	5600	5600	5600	5300	4650
0,50	6750	6750	6750	6750	6750	6750	6750	6750	6700	6500	5250
0,60	7850	7850	7850	7850	7850	7850	7850	7850	7850	7850	7300	5750
0,70	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	8850	8050	6200
0,80	10100	10100	10100	10100	10100	10100	10100	10100	10100	10100	10100	9750	8700
0,90	11200	11200	11200	11200	11200	11200	11200	11200	11200	11200	11200	11150	10550
1,00	12350	12350	12350	12350	12350	12350	12350	12350	12350	12350	12350	12350	12100
1,10	13450	13450	13450	13450	13450	13450	13450	13450	13450	13450	13450	13450	13400
1,20	14600	14600	14600	14600	14600	14600	14600	14600	14600	14600	14600	14600	14600

Пропускная способность Q м³/ч регуляторов РДГ-150Н; РДГ-150В

(седло O 98мм, p= 0,72 кг/м³)

Рвх МПа	Рвых. МПа
	0,002-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,25	0,3	0,4	0,5	0,6
0,10	4950	4800	4400	4100	3100
0,15	6200	6200	6150	6050	5700	5100
0,20	7400	7400	7400	7400	7350	7150	5750
0,25	8650	8650	8650	8650	8650	8600	8000	6300
0,30	9850	9850	9850	9850	9850	9850	9700	8800	6800
0,40	12300	12300	12300	12300	12300	12300	12300	12250	11600	10250
0,50	14800	14800	14800	14800	14800	14800	14800	14800	14700	14250	11450
0,60	17250	17250	17250	17250	17250	17250	17250	17250	17250	17200	16000	12600
0,70	19700	19700	19700	19700	19700	19700	19700	19700	19700	19700	19400	17600	13600
0,80	22150	22150	22150	22150	22150	22150	22150	22150	22150	22150	22150	21350	19100
0,90	24600	24600	24600	24600	24600	24600	24600	24600	24600	24600	24600	24400	23150
1,00	27050	27050	27050	27050	27050	27050	27050	27050	27050	27050	27050	27050	26500
1,10	29500	29500	29500	29500	29500	29500	29500	29500	29500	29500	29500	29500	29400
1,20	32000	32000	32000	32000	32000	32000	32000	32000	32000	32000	32000	32000	32000
