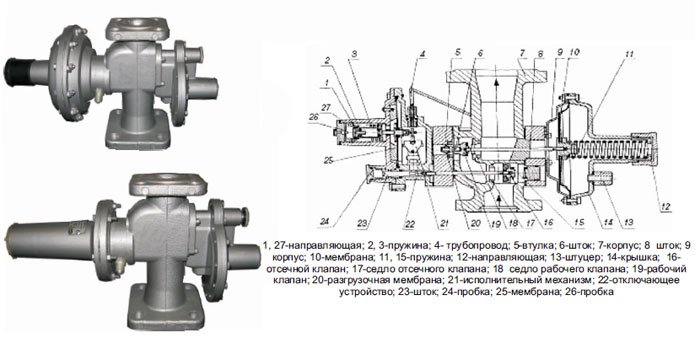

РДСК 50
|
Регулятор давления газа комбинированный РДСК предназначен для редуцирования высокого или среднего давления на среднее; автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений.
Регулятор используется в системах газоснабжения в составе ГРП.
Вид климатического исполнения регулятора У2 по ГОСТ 15150-69 для работы при температуре окружающей среды допустима при температуре окружающей среды от минус 40°С до плюс 60°С
Регулятор изготавливается двух модификаций:
-
РДСК-50М со встроенным ПЗК и с выходным давлением до 0,1 МПа (1 кгс/см2);
-
РДСК-50БМ со встроенным ПЗК и с выходным давлением до 0,3 МПа (Зкгс/см2);
-
В зависимости от диапазона настройки выходного давления, регулятор РДСК-50М изготавливается в двух исполнениях, при этом к шифру регулятора прибавляется соответствующая цифра: РДСК-50М-1 с выходным давлением в диапазоне: 0,010...0,040 МПа (0,10...0,4кгс/см2) РДСК-50М-3 с выходным давлением в диапазоне: Св.0,040...0,100 МПа (0,40...1,00кгс/см2).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра или размера |
Величина |
| |
РДСК-50М |
РДСК-50БМ |
| Регулируемая среда |
Природный газ по ГОСТ 5542-87 Сжиженный газ ГОСТ 20448 |
| Рабочий диапазон входных давлений , МПа |
1,2 |
Диапазон настройки выходного давления, МПа
исполнение 1
исполнение 3 |
0.010...0.040
св.0,040...0,100 |
0,270...0,300
|
Давление срабатывания автоматического отключающего устройства, кПа:
при повышении выходного давления
при понижении выходного давления |
(1,25 ... 1,50) Рвых
(0,30... 0,50) Рвых |
Присоединительные размеры: Условны проход Ду, мм входного патрубка
выходного патрубка
Вид соединения |
32
50
Фланцевое по ГОСТ 12820-80 |

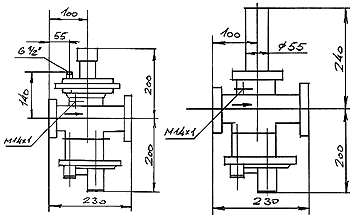

Габаритные размеры, мм
длина
ширина
высота |
230
188
400 |
230
142
450 |
| Строительный размер, мм |
230 |
| Масса, кг, не более |
6,5 |
| Неравномерность регулирования выходного давления, % |
±10 |
| Герметичность затворов |
Класс А по ГОСТ 9544-93 |
Пропускная способность Qнм3/ч, регуляторов РДСК-50М
| Входное давление, Мпа |
Выходное давление, Мпа |
| 0,016 |
0,025 |
0,040 |
0,060 |
0,100 |
| 0,1 |
115 |
109 |
100 |
90 |
- |
| 0,2 |
180 |
180 |
250 |
250 |
230 |
| 0,3 |
240 |
240 |
330 |
330 |
330 |
| 0,4 |
300 |
300 |
400 |
400 |
400 |
| 0,5 |
360 |
360 |
500 |
500 |
500 |
| 0,6 |
420 |
420 |
600 |
600 |
600 |
| 0,7 |
480 |
480 |
650 |
650 |
650 |
| 0,8 |
540 |
540 |
720 |
720 |
720 |
| 0,9 |
600 |
600 |
800 |
800 |
800 |
| 1 |
660 |
660 |
860 |
860 |
860 |
| 1,1 |
720 |
720 |
920 |
920 |
920 |
| 1,2 |
780 |
780 |
1000 |
1000 |
1000 |
Пропускная способность Qнм3/ч, регуляторов РДСК-50БМ
| Входное давление, Мпа |
0,4 |
0,5 |
0,6 |
0,9 |
1.2 |
| Расход Q нм3/ч |
450 |
600 |
750 |
900 |
1200 |
|
 |
|
