РДНК 400
|
Регулятор давления газа комбинированный РДНК предназначен для редуцирования высокого или среднего давления на низкое; автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регулятор используется в системах газоснабжения в составе ГРП. Вид климатического исполнения регулятора У2 по ГОСТ 15150-69 для работы при температуре окружающей среды допустима при температуре окружающей среды от минус 40°С до плюс 60°С.
Регулятор изготавливается четырех модификаций:
-
РДНК-400 со встроенным ПЗК и ПСК, наибольшая пропускная способность 300 м3/ч;
-
РДНК-400М со встроенным ПЗК, наибольшая пропускная способность 600 м3/ч;
-
РДНК-1000 со встроенным ПЗК, наибольшая пропускная способность 900 м3/ч
-
РДНК-У со встроенным ПЗК, с компенсацией влияния входного давления, аттестован для работы в газопроводах 1,2 МПа, наибольшая пропускная способность 1000 м3/ч.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра или размера |
Величина |
| |
РДНК-400 |
РДНК-400М, РДНК-1000 |
РДНК-У |
| Регулируемая среда |
Природный газ по ГОСТ 5542-87 |
| Рабочий диапазон входных давлений , МПа |
0,05…0,6 |
0,05…1,2 |
| Диапазон настройки выходного давления, кПа |
2,0...5,0 |
| Давления срабатывания сбросного клапана (ПСК), кПа |
(1,10...1,80)Рвых |
|
Давление срабатывания автоматического отключающего устройства, кПа:
при повышении выходного давления
при понижении выходного давления |
(1,20... 1,8) Рвых
(0,20... 0,50) Рвых |
Присоединительные размеры: Условны проход Ду, мм
входного патрубка
выходного патрубка
Вид соединения |
50
50
Фланцевое по ГОСТ 12820-80 |

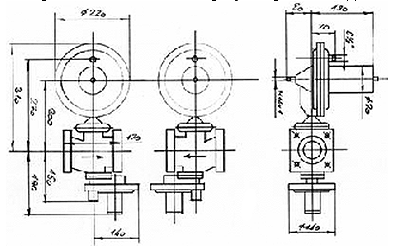

Габаритные размеры, мм
длина
ширина
высота |
512
220
270 |
| Строительный размер, мм |
170 |
| Масса, кг, не более |
8 |
| Неравномерность регулирования выходного давления, % |
±10 |
| Коэффицент чувствительности выходного давления к изменению входного, кПа / кгс/см2, не более |
0,15 |
- |
Пропускная способность Q нм3/ч, регуляторов РДНК
| Входное давление, Мпа |
Наибольшая пропускная способность Qmax м3/ч |
|
| РДНК-400 |
РДНК-1000 |
РДНК-400М |
РДНК-У |
| 0,05 |
45 |
70 |
55 |
55 |
| 0,1 |
80 |
130 |
100 |
100 |
| 0,2 |
125 |
280 |
180 |
175 |
| 0,3 |
170 |
450 |
300 |
250 |
| 0,4 |
200 |
600 |
400 |
330 |
| 0,5 |
250 |
700 |
500 |
410 |
| 0,6 |
300 |
900 |
600 |
500 |
| 0,9 |
- |
- |
- |
750 |
| 1,2 |
- |
- |
- |
1000 |
|
 |
|
