Регулятор разработан для применения в коммерческом секторе: горелки, промышленные печи, колонки, котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа.
Регуляторы могут устанавливаться в шкафных, и подключаться непосредственно к счетчикам газа.

Описание

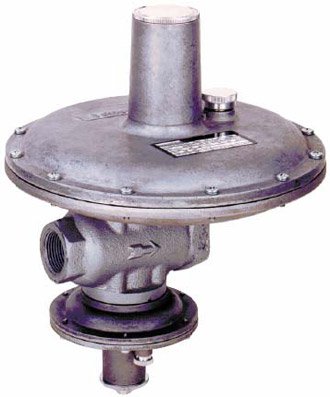

RB 3200 – регулятор прямого действия, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения. После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.
Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и малых колебаниях выходного давления.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях.
Регулятор оборудован входным фильтром, с размером ячейки фильтрующего элемента = 0,5 мм.

Технические характеристики

Максимальное входное давление 10 бар

Газ природный, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление
7...350 мбар

Класс точности ± 5% от от установленного значения выходного давлени

Диапазон рабочих температур минус 30 … 60 ºС

Монтажное положение горизонтальное и вертикальное

Устройства безопасности ПЗК по превышению давления ПЗК по снижению давления ПСК

Опции
Внешняя или внутренняя импульсная линия

Присоединительные размеры

Входной диаметр, Ø 1"

Выходной диаметр, Ø 1 1/2"

Материалы

Корпус Углеродистая сталь ISO 1083 gr 500-7

Головка Алюминиевый сплав

Внутренние детали Нерж. сталь и латунь

Уплотнения Нитриловая резина

Мембраны Прорезиненный материал

Принцип действия
Регулятор типа RB 3212

- входное давление

- выходное давление

Обозначение типа регуляторов серии RB 3200
Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.

Таблица 1

R X X 3 X 1 X X Опции Диаметр седла клапана

B       сбалансированный

E внешний импульс

I внутренний импульс

2 20 мм

0 сбросной клапан

1 ПСК+ПЗК (ПД)

2 ПСК + ПЗК (ПД) + ПЗК (СД)

TR Pвых до 750 мбар

ПСК – предохранительно-сбросной клапан;
ПЗК – предохранительно-запорный клапан;
(ПД) – при превышении давления (выходного);
(СД) – при снижении давления (выходного).

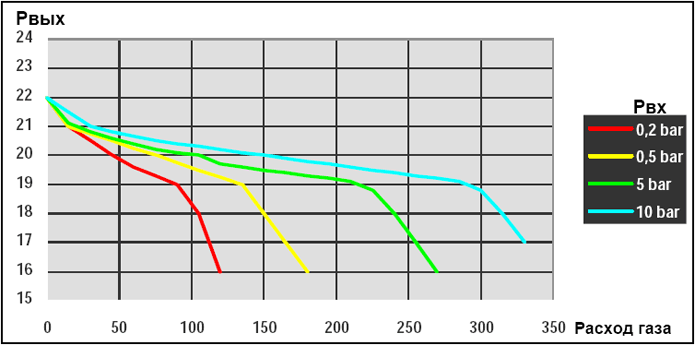

Точность и диапазон расходов

Регуляторы давления газа серии RB 3200
соответствуют классам точности АС5 и SG10 в
диапазоне расходов газа от 10% до 100% Qmax.

Пропускная способность (в стандартных условиях)

Пропускная способность (в стандартных условиях) для регуляторов с внешним импульсом (RBЕ 3212 – 1” x 1 1/2” c ПЗК)

Рвых, мбар 20 50 100 150 200 350

Рвх, бар Код пружины 20565168 20565166 20565150 20S65151 20565150 20565151

0,14 70 63 - 38 - -

0,35 120 115 95 95 - -

0,5 145 140 110 120 62 46

0,6 1Б5 160 130 140 73 60

0,7 175 170 145 150 80 70

0,8 200 190 155 160 89 80

0,9 220 205 1Ё5 170 96 90

1 230 210 170 160 105 100

1,5 300 270 230 230 180 170

2 380 330 280 260 260 260

3 530 450 410 410 330 380

4 580 540 530 530 430 490

5 780 650 690 690 600 600

6 860 750 750 750 700 700

7 950 870 850 850 800 800

8 950 870 850 850 820 800

9 950 870 850 850 840 800

10 950 870 850 850 850 800

Пропускная способность (в стандартных условиях) для регуляторов с внутренним импульсом (RBI 3212 – 1” x 1 1/2” c ПЗК)

Рвых, мбар 20 50 100 150 200 350

Рвх, бар Код пружины 20565168 20565166 20565150 20S65151 20565150 20565151

0,15 50 45 35 - - -

0,35 82 50 45 45 - -

0,5 130 80 70 60 50 45

0,7 160 130 PO 110 100 90

1 160 140 130 120 110 100

1,5 ISO 150 145 130 120 110

2 190 160 160 150 130 125

4 500 1S5 180 170 165 160

5 500 1SS 185 180 175 170

8 220 520 210 100 195 190

10 220 220 215 205 200 200

При использовании модификации регулятора без ПЗК пропускная способность увеличивается на 15 %.

Максимальная пропускная способность может быть также рассчитана с использованием данных формул:

Для критических условий (если (Ре/Ра) > 2) → Q=Kg PE/2
Для некритических условий (если (Ре/Ра) =< 2) → Q=Kg√Pa (Pe-Pa)

где,
КG – коэффициент расхода (для регуляторов RB 3200 с Øотв=20 мм, равен 300),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар

Диапазон настройки выходного давления

Код пружины Характеристики пружин* Выходное давление, мбар

d мм De мм Lo мм It 3210/11/12 (Ø 250) 3210/11/12 (Ø 250TR)

20565168 2,2 35 155 13 20 ÷ 25 -

20565155 2,7 35 120 11 25 ÷ 50 -

20565156 3 35 120 11,5 35 ÷ 70 -

20565150 3,5 35 100 9,5 55 ÷ 110 110 ÷ 200

20565151 4 35 100 10,75 80 ÷ 160 160 ÷ 350

Диапазон настройки срабатывания ПЗК при повышении выходного давления

Код пружины Характеристики пружин* Диапазон срабатывания ПЗК

d мм De мм Lo мм It RB 3211/12 (Ø 120) RB 3211/12 (Ø 120TR)

20563022 1,5 25 35 5,5 28 ÷ 60 50 ÷ 100

20563023 1,7 25 35 5,5 40 ÷ 100 70 ÷ 150

20563014 1,9 25 35 5,5 60 ÷ 130 110 ÷ 220

20563124 2,2 25 35 5,5 130 ÷ 245 230 ÷ 420

20563121 2,2 25 35 5,5 220 ÷ 350 390 ÷ 600

Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код пружины Характеристики пружин* Диапазон срабатывания ПЗК

d мм De мм Lo мм It RB 3212 (Ø 120) RB 3212 (Ø 120TR)

20560522 0,7 10 20 7 10 ÷ 25 18 ÷ 44

20560511 0,8 10 20 7 20 ÷ 33 35 ÷ 58

20560515 0,8 10 30 10 37 ÷ 45 65 ÷ 78

20560518 0,9 10 30 10 115 ÷ 195 200 ÷ 340

Диапазон настройки срабатывания ПСК

Код пружины Давление срабатывания ПСК

- 10 мбар свыше установленного значения Рвых

* Характеристики пружин:

d, мм – диаметр проволоки
De, мм – внешний диаметр пружины
Lo, мм – высота пружины
It, – количество витков

Габариты и вес регуляторов серии RB 3200

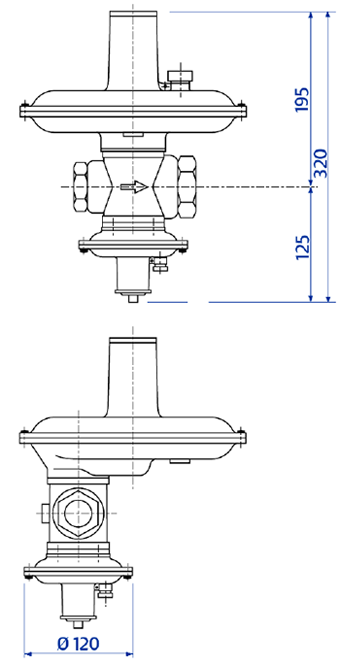

Регулятор серии RB 3211/3212 (c ПЗК)

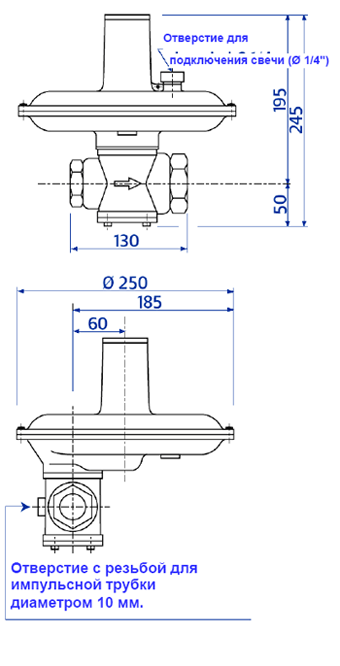

Вес: 4,9 кг. Регулятор серии RB 3210 (без ПЗК)
Вес: 4,5 кг.

При заказе регуляторов указывайте:

Тип регулятора;
Внешняя или внутренняя импульсная линия;
Минимальное и максимальное входное давление;
Диапазон настройки выходного давления;
Значение выходного давления (для точной настройки);
Есть ли необходимость установки ПЗК;
Давление срабатывания ПЗК по превышению;
Давление срабатывания ПЗК по снижению;
Максимальную пропускную способность.
