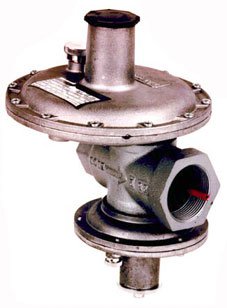

Регуляторы давления газа RB 2000

Серия RB 2000

Регуляторы давления газа

Применение

  • Регулятор разработан для применения в бытовом и коммерческом секторе:
    горелки, промышленные печи, колонки, котлы, а также другая аппаратурапотребления газа, которая требует точного и быстрого регулирования давлениягаза.
  • Регуляторы могут устанавливаться в шкафных, и подключатьсянепосредственно к счетчикам газа.


Описание

  • RB 2000 – регулятор прямого действия, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).
  • ПЗК по превышению срабатывает при повышении выходного давления сверхзаданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.
  • После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.
  • Наличие ПСК позволяет избежать срабатывания ПЗК по превышению притемпературном расширении и малых колебаниях выходного давления.
  • Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использоватьодни и те же регуляторы на разных входных давлениях.
  • Регулятор оборудован входным фильтром, с размером ячейки фильтрующего элемента = 0,5 мм.

Технические характеристики

Регулятор давления

 RB012
Максимальное входное давление 10 бар
Газ природный, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление

5…180 мбар; специальная версия (до 750 мбар)

Класс точности ± 5% от от установленного значения выходного давления
Диапазон рабочих температур минус 30 … 60 ºС
Монтажное положение горизонтальное и вертикальное
Устройства безопасности ПЗК по превышению давления ПЗК по снижению давления ПСК
Опции

Внешняя или внутренняя импульсная линия Монитор версия*

*Монитор версия – позволяет использовать регулятор в качестве
дублирующего узла редуцирования на случай отказа основного узла.



Присоединительные размеры

Входной диаметр, Ø 1”
Выходной диаметр, Ø 1” (для RB 2612 – 1 ½”)

Материалы

Корпус Углеродистая сталь SFP500
Головка Алюминиевый сплав
Внутренние детали Нерж. сталь и латунь
Уплотнения Нитриловая резина
Мембраны Прорезиненный материал

Обозначение типа регуляторов серии RB 2000

Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.

Таблица 1

R X X 1 X 1 X X X Опции Диаметр седла клапана
  B               сбалансированный
    E             внешний импульс
     I           внутренний импульс  7 мм
        0        11 мм
         1       13 мм
         2        14 мм
         3        14 мм
         6
             0   сбросной клапан
             1   ПСК+ПЗК (ПД)
             2   ПСК + ПЗК (ПД) + ПЗК (СД)
              M  монитор (внешний импульс)
                TR Pвых до 750 мбар

  • ПСК – предохранительно-сбросной клапан;
  • ПЗК – предохранительно-запорный клапан;
  • (ПД) – при превышении давления (выходного);
  • (СД) – при снижении давления (выходного).




Принцип действия
Регулятор типа RB 2312



- входное давление

 - выходное давление

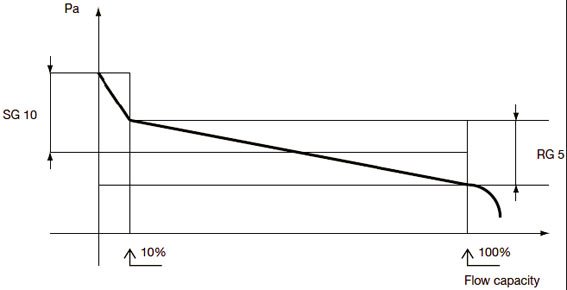

Точность и диапазон расходов

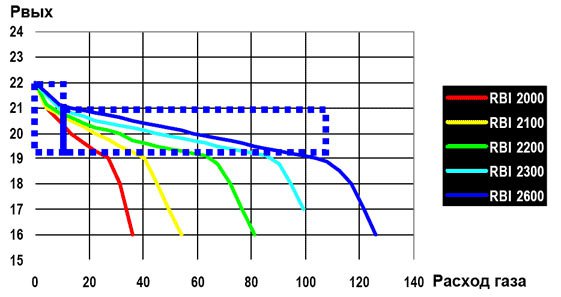

Пропускная способность(в стандартных условиях)

Регуляторы давления газа серии RB 2000 соответствуют классам точности АС5 и SG10 в диапазоне расходов газаот 10% до 100% Qmax.



Максимальная пропускная способность может быть рассчитана с использованием данных формул:

Для критических условий (если (Ре/Ра) > 2) →



 Для некритических условий (если (Ре/Ра) =< 2) →



где,
КG – коэффициент расхода (см. Таблицу ниже),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар

 Диаметр седла

7мм

11 мм

13 мм

14 мм

KG

40

100

140

160



Пропускная способность (в стандартных условиях)


 RB 2012
RB 2112
RB 2212
Рвх,бар Рвых,мбар 20 50 100 300 400 20 50 100 300 400 20 50 100 300 400
0,35
25
20
15
-
-
30
25
20
-
-
35
30
28
-
-
0,5
35
28
22
20
-
40
30
25
22
-
45
35
32
30
-
0,6
35
29
23
21
-

40

31

28

24
-

50

42

38

33

 -
0,7
35
30
24
22
18
40
32

30

26

22

55

45

43

35

32

0,8
35
29
24
22
19 44
55 59 49 40
57 47 47 39 36
0,9
35
28
25
22
20
45
58 66 52 42 60 48 48 44 42
1
35
27
25
22
20
45
60 68 55 45
60 52 52 46 45
1,5
32 28 25 22 40 45

65 65 41 60 58 58 48 45
2
30 30 28 25 22 40 36 32 28 27 58 58 55 52 50
3
30 31 29 26
24
39 36 32
29
27
59
59
57 54 52
4
30 32 30 26
25
38 35
32
30 27
60
60
58 55 55
5
28
28
26
25
25
35
38
35
32 30
65
64
64 62
60
6
28
28
26
25
25
35
38
35
32
30
65
64
64
62
60
7
25
24
25
22
20
35
36 36
34
34
65
65
63
62
60
8
25
24
22
22
20
35
36 36
34
34
65
65
63
62
60
9
25
25
23 21 20
35
37
36
34
34
65
65
63
62
60
10
25 25 24 20 20 35 37 35 33 33 65 64 62 62 60





 RB 2312 / RB 2312TR*
2612 / RB2612TR*
Рвх, бар Рвых, мбар 20 50 100 300 400 20 50 100 300 400
0,35
35 36 32 - - 38 35 30 - -
0,5
65 60 52 55 - 65 60 55 52 -
0,6
65 61 57 55 - 67 66 62 60 -
0,7
65 62 60 55 55 70 68 65 63 60
0,8
65 63 65 57 55 80 78 74 70 68
0,9
65 64 68 59 55 100 100 105 85 80
1
65 65 70 60 53 110 110 117 95 87
1,5
65 64 64 65 61 110 105 105 115 110
2
75 80 90 85 70 105 104 130 120 110
3
70 75 80 77 65 95 94 110 110 100
4
70 68 65 62 59 80 80 78 80 75
5
68 70 65 63 60 75 80 73 75 75
6
68 70 63 61 60 74 76 73 72 69
7
65 65 60 58 55 75 70 65 60 58
8
65 65 60 58 55 75 70 65 60 58
9
65 64 58 54 53 71 68 64 60 57
10
65 62 55 52 50 70 65 62 60 55

* Для регуляторов типа RB2000/TR, при Рвых выше 400 мбар - в диапазоне от 400 до 750 мбар необходимо экстраполировать значение максимального расхода для Рвых=400 мбар, но уменьшая соответственно на: <30%> при Pвх = 1 бар, <10%> при Pвх = 1,5 бар по причине меньшей разницы давлений.



Диапазон настройки выходного давления

Код пружины Характеристики пружин* Выходное давление, мбар
d мм De мм Lo мм It 2000 ÷ 2100/2200 (Ø 180) 2000/TR ÷ 2600/TR (Ø 180/TR) 2300 ÷ 2600 (Ø 180)
20564241 1,5 30 80 9,5 - - 6 ÷ 10
20564141 1,6 30 80 9,5 5 ÷ 12 - 8 ÷ 13
20564142 1,8 30 80 8,5 8 ÷ 18 - 13 ÷ 25
20564050 1,8 30 100 10,0 15 ÷ 25 - 20 ÷ 28
20564051 2,0 30 100 11,5 22 ÷ 33 47 ÷ 78 26 ÷ 39
20564044 2,2 30 80 9,0 20 ÷ 50 54 ÷ 115 36 ÷ 50
20564042 2,5 30 80 9,0 36 ÷ 78 95 ÷ 215 46 ÷ 80
20564143 3,0 30 80 9,0 75 ÷ 150 260 ÷ 400 46 ÷ 80
20564144 3,5 30 80 9,0 - 450 ÷ 750 -





 Диапазон настройки срабатывания ПЗК при повышении выходного давления


Код пружины Характеристики пружин* Выходное давление, мбар
d мм De мм Lo мм It 2011 - 2611(Ø180)

2000/TR÷2600/TR  (Ø180/TR)

2012 -2612(Ø180)
20563022 1,5 30 80 9,5 - - 6 ÷ 10
20563023 1,7 30 80 9,5 5 ÷ 12 - 8 ÷ 13
20563014 1,9 30 80 8,5 8 ÷ 18 - 13 ÷ 25
20563124 2,2 30 100 10,0 15 ÷ 25 - 20 ÷ 28
20563121 2,5 30 100 11,5 22 ÷ 33 47 ÷ 78 26 ÷ 39
20563115 3,0 30 80 9,0 20 ÷ 50 54 ÷ 115 36 ÷ 50



 Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код пружины Характеристики пружин* Выходное давление, мбар
d мм De мм Lo мм It 2012 ÷ 2612(Ø 120) 2012 ÷ 2612(Ø 180)
20560522 0,7  10 20 7  4 ÷ 14 -
20560511 0,8  10 20 7  10 ÷ 25 -
20560515 0,8  10 30 10 20 ÷ 27 -
20560518 0,9 10 30 10 37 ÷ 45 -
20560516 1 10 30 10 - 47 ÷ 78
955-201-17 0,9  10,4 28  7 - 13 ÷ 50
20560520 1,0 10,3 25 7,5 45 ÷ 75 -
20561021  1,3 15 40 9,5 - 60 ÷ 90
20560517 1,2 10 30 10 - 85 ÷ 170



Диапазон настройки срабатывания ПСК

Код пружины Давление срабатывания ПСК
955-203-36 10 мбар свыше установленного значения Рвых

* Характеристики пружин:

  • d, мм – диаметр проволоки
  • De, мм – внешний диаметр пружины
  • Lo, мм – высота пружины
  • It, – количество витков




Габариты и вес регуляторов серии RB 2000

Регуляторы серии RB 2000 с ПЗК (Вес: 2,0 кг.)





Регуляторы серии RB 2000 без ПЗК (Вес: 2,0 кг.)



При заказе регуляторов указывайте:

  • Тип регулятора;
  • Минимальное и максимальное входное давление;
  • Диапазон настройки выходного давления;
  • Значение выходного давления (для точной настройки);
  • Есть ли необходимость установки ПЗК;
  • Давление срабатывания ПЗК по превышению;
  • Давление срабатывания ПЗК по снижению;
  • Максимальную пропускную способность.
