Нормально открытый электромагнитный клапан с ручным взводом. Имеет взрывобезопасную электрическую катушку. Низкое потребление электроэнергии. Пригоден для установки во взрывоопасных местах.

Запуск производится вручную: приводя в движение рычаг взвода до определенного щелчка с фиксацией. При подаче напряжения на катушку закрывается. Во время эксплуатации нет потребления энергии, износа, шумов или вибраций.

Технические данные

Виды используемых газов: неагрессивные газы (сухие газы)
Резьбовые соединения (латунный корпус): DN 15 ÷ DN 25 согласно ISO 7/1
Резьбовые соединения: DN 20 ÷ DN 50 согласно ISO 7/1
Фланцевые соединения PN 16: DN 65 ÷ DN 200 согласно ISO 7005
Температура окружающей среды: от -20 до +50°С
Напряжение: 230 V
Потребление электроэнергии: 8 Вт
Максимальное рабочее давление: 500 мбар или 6 бар
Время закрытия: <1 с
Уровень защиты: IP65
Материалы: алюминий, латунь, нержавеющая сталь, маслостойкая резина

DN Соединение Напряжений
питания, В P. max = 500 мбар P. max = 6 бар

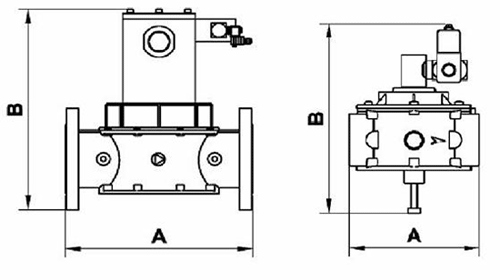

Код Габариты, мм Код Габариты, мм

A B A B

15* резьба 230 RO020002 008 66 114 RO020001 008 66 114

20* резьба 230 RO030002 008 66 114 RO030001 008 66 114

25* резьба 230 RO040002 008 82 122 RO040001 008 82 122

20 резьба 230 RM030002 008 120 147 RM030001 008 120 191

25 резьба 230 RM040002 008 120 147 RM040001 008 120 191

32 резьба 230 RM050002 008 160 196 RM050001 008 160 227

40 резьба 230 RM060002 008 160 196 RM060001 008 160 227

50 резьба 230 RM070002 008 160 216 RM070001 008 160 254

65 фланец 230 EX080002 008 310 396 EX080001 008 310 396

80 фланец 230 EX090002 008 310 404 EX090001 008 310 404

100 фланец 230 EX100002 008 350 404 EX100001 008 350 404

125 фланец 230 EX110002 008 480 505 EX110001 008 480 505

150 фланец 230 EX120002 008 480 511 EX120001 008 480 511

200 фланец 230 EX130002 008 600 510 EX130001 008 600 510

25 фланец 230 RM250002 008 192 174 RM250001 008 192 191

32 фланец 230 RM320002 008 280 233 RM320001 008 280 227

40 фланец 230 RM400002 008 280 233 RM400001 008 280 227

50 фланец 230 RM500002 008 280 257 RM500001 008 280 254

* = латунный корпус M16/RMO N.А. EEX
